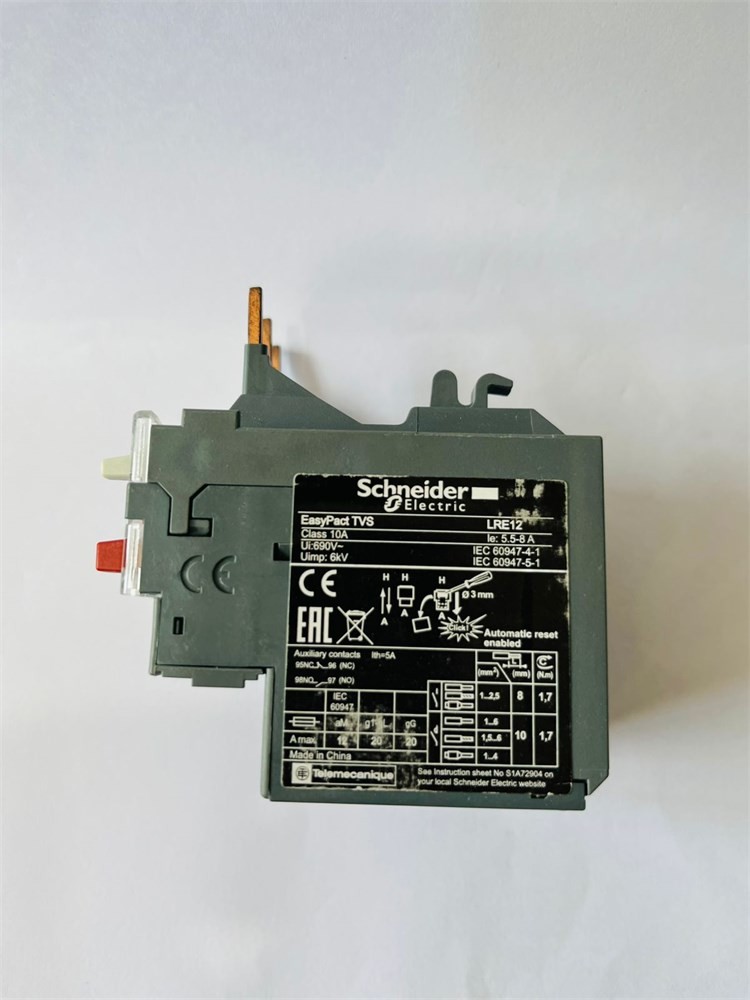

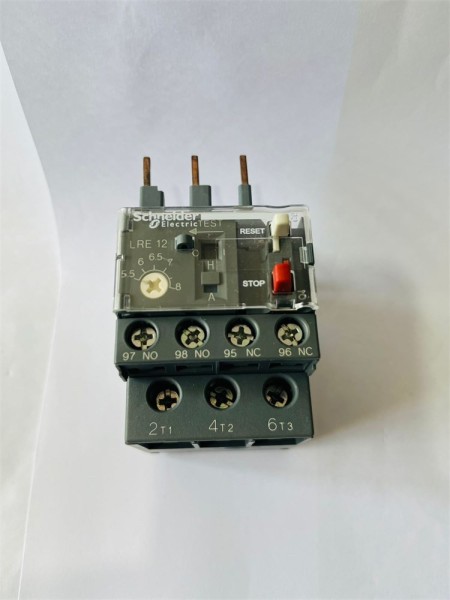

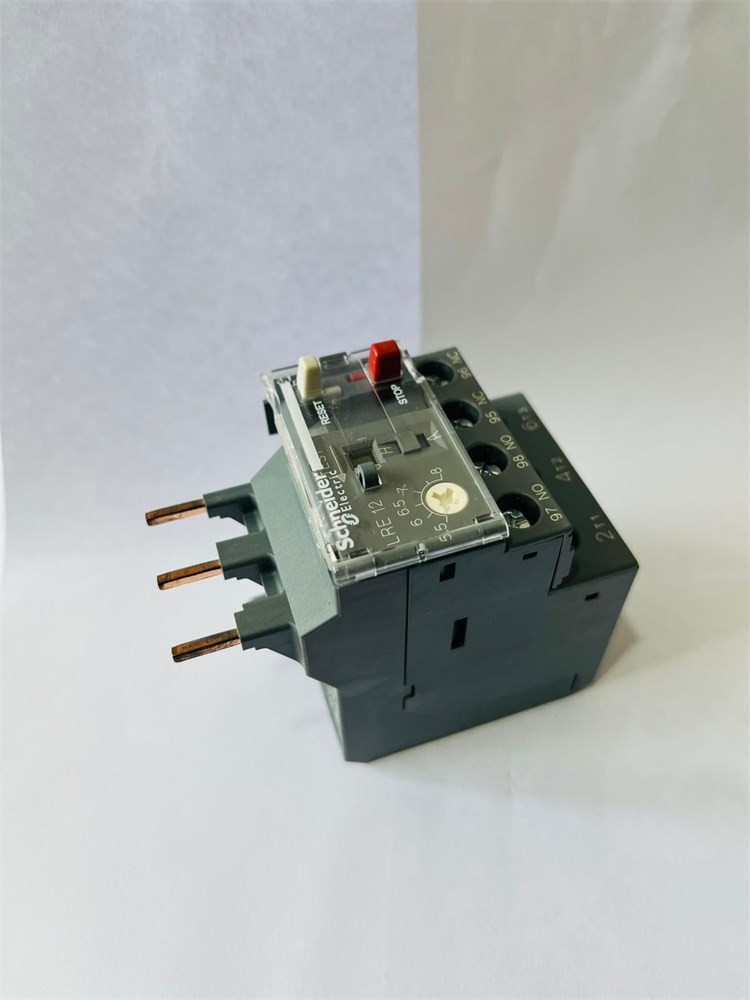

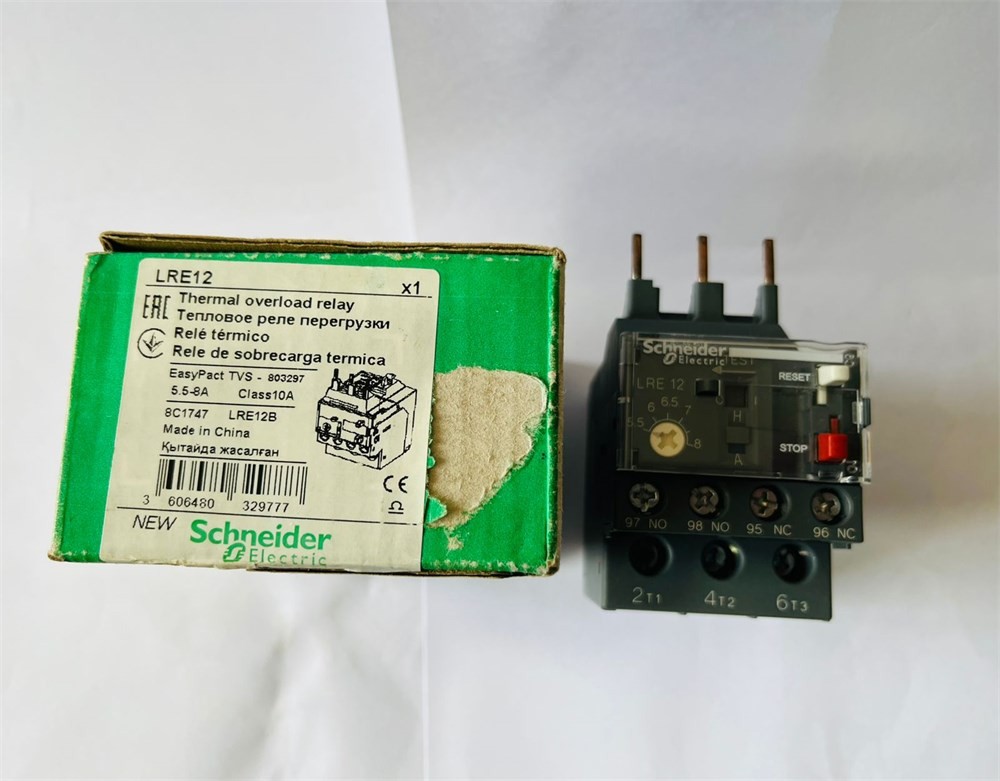

LRE12 RELE TERMICO DE SOBRECARGA 5.5-8A 1NA + 1NF SCHNEIDER

RELÉ TERMICO DE SOBRECARGA DIFERENCIAL EASYPACT TVS CL.10 5.58A 1NA+1NF

COMPATIVEL COM CONTATOR: LC1E0938 LRE12

Aplicação de relé Proteção do motor

sensibilidade da falha de fase Corrente de desarme de 130 % da Ir em duas fases, a última em 0 para IEC 60947-4-1

cor: Cinza (RAL 7011)

Compatibilidade do produto LC1E09 … 38

Tipo de rede CA

Frequência da rede 50…60 Hz s

uporte de montagem Com contator Placa, com acessórios específicos Calha, com acessórios específicos

classe do disparo de sobrecarga Classe 10A para IEC 60947-4-1

Função da sinalização Indicador de disparo do relé

linha de ajuste de proteção térmica 5,5…8

A limiar de disparo 1,14 +/- 0,06 Ir para IEC 60947-4-1 Robustez mecânica Choques: 6 Gn para 11 ms conforme IEC 60068-2-7 Vibrações: 3 Gn conforme IEC 60068-2-6

Contato Auxiliar 1 NA + 1 NF

[Ith] corrente térmica ao ar livre convencional 5 A para circuito de sinalização

[Ue] Tensão de operação nominal <= 690 V CA classificação do fusível associado 20 A gG for circuito de potência 12 A aM for circuito de potência 5 A gG for circuito de sinalização

[Ui] tensão de isolamento nominal 690 V para IEC 60947-4-1

[Uimp] tensão nominal suportável de impulso 6 kV sinalização local Indicador de disparo

Tipo de controle Botão não luminoso Vermelho Pare: Botão não luminoso Verde reposição: compensação de temperatura -20…60 °C
