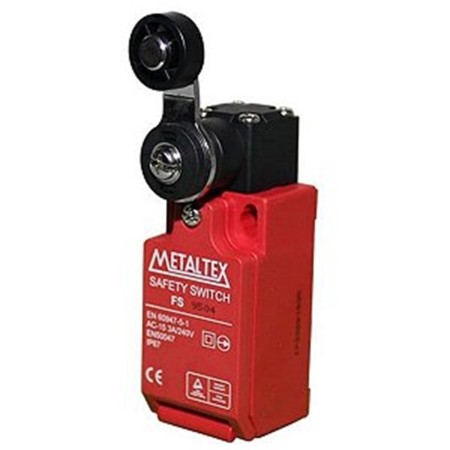

FS9504 CHAVE FIM DE CURSO SEG. 2NF+1NA ROLETE HAST METALTEX

Chave Fim de Curso de Segurança – 2nf+1na – Rolete Com Haste | Metaltex

Código: FS9504
Marca: METALTEX

Especificações

– Dimensões: 30,8 x 30,6 x 68mm
– Certificado TÜV – IEC/EN 60947-5-1
– Contatos de ação lenta
– Com 2 contatos NF (normalmente fechados) de ruptura positiva
– Arranjo dos contatos: 2NF + 1NA
– Duplo isolamento que torna desnecessário terminal de aterramento
– Ampla faixa de temperatura operacional padrão: -25 a 80°C
– Grau de proteção IP67
– Capacidade dos contatos: AC15 3A – 240VCA carga resistiva
– Corrente de condução (Ith): 10A máx.
– Tensão de isolação (Ui): 600V
– Vida mecânica: 10 x 1000000 operações mín.
– Vida elétrica: 150 x 10³ operações mín.
– Frequência de operação: 6 x 10³ operações por hora máx
– Resistência de contato: menor que 25 mΩ máx. (inicial)
– Resistência de isolação: 100MΩ mín. (a 500VCC)
– Rigidez dielétrica: 2.500VCA – 1 minuto
– Proteção contra choque elétrico: Classe II – dupla isolação
– Vibracão: 10 ~ 55Hz
– Temperatura de operação: -25 ~ 80ºC
– Grau de proteção: IP67
– Grau de poluição: 3

– Curso de operação (PT): 30º
– Força máxima de operação (OF): 6,5N
– Abertura positiva Curso (min): 45º
– Abertura positiva Força (min): 19N
– Curso total: 80º
