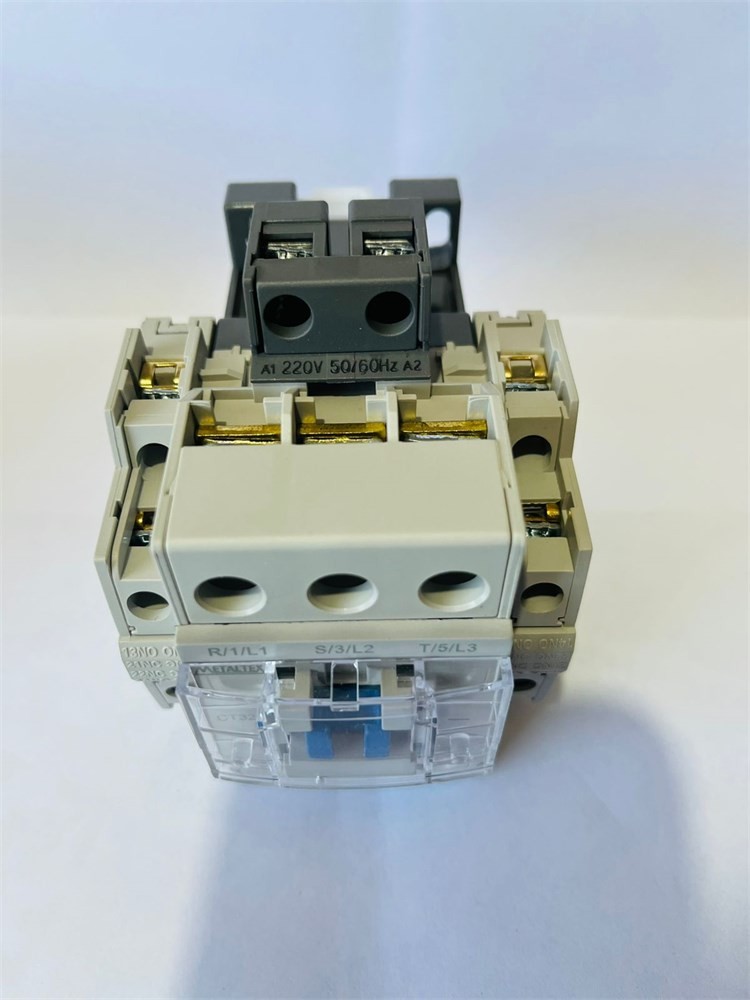

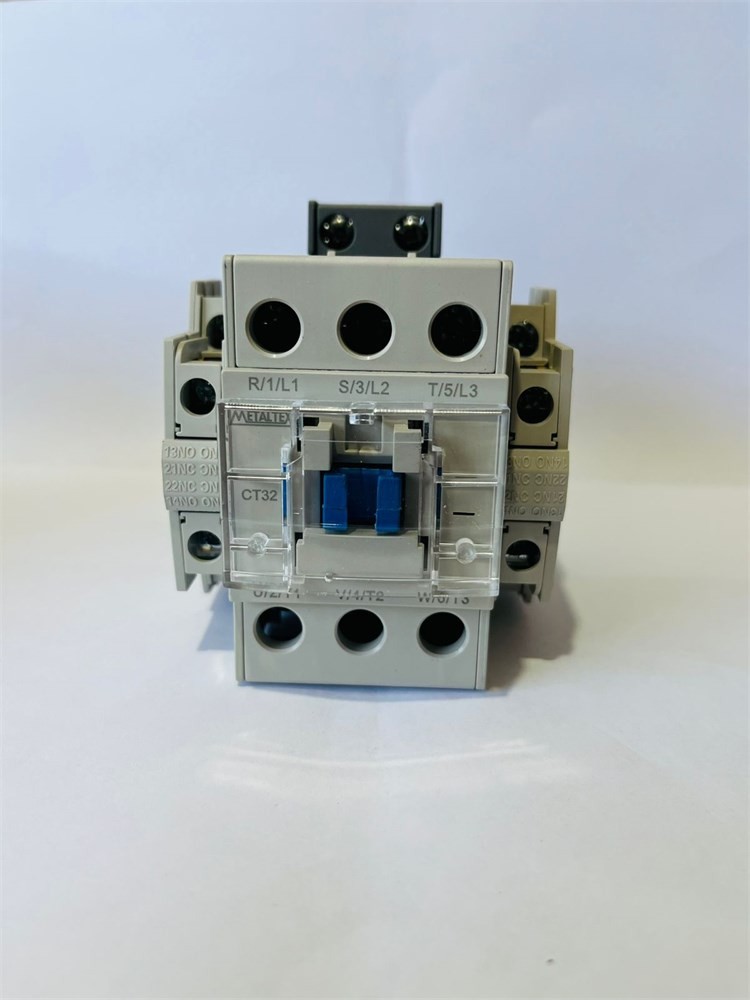

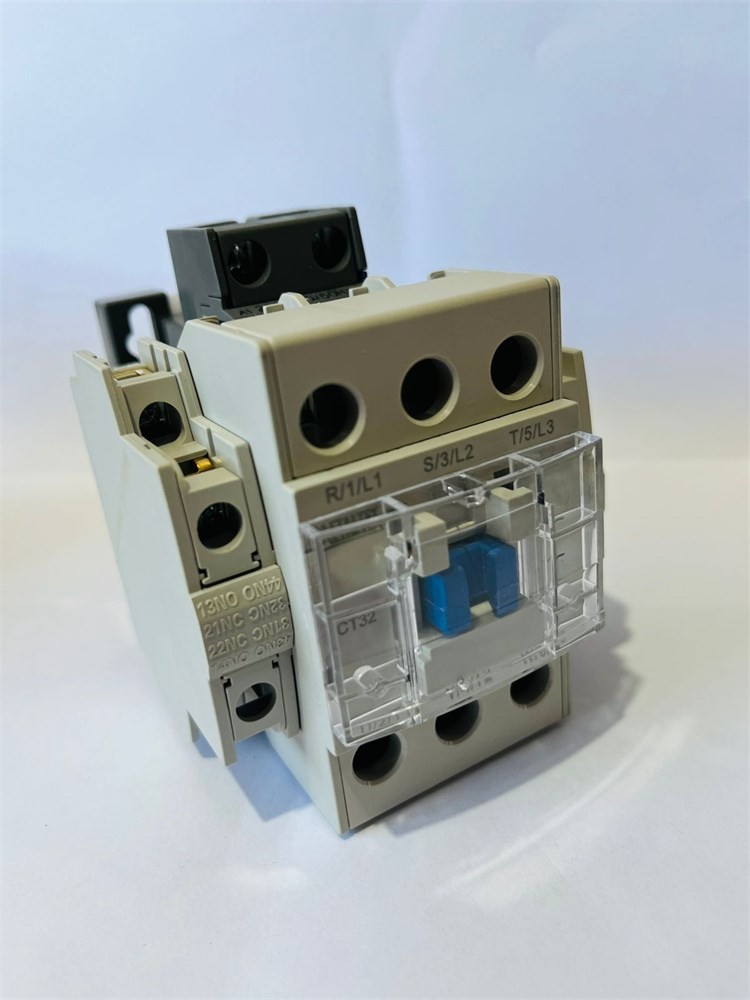

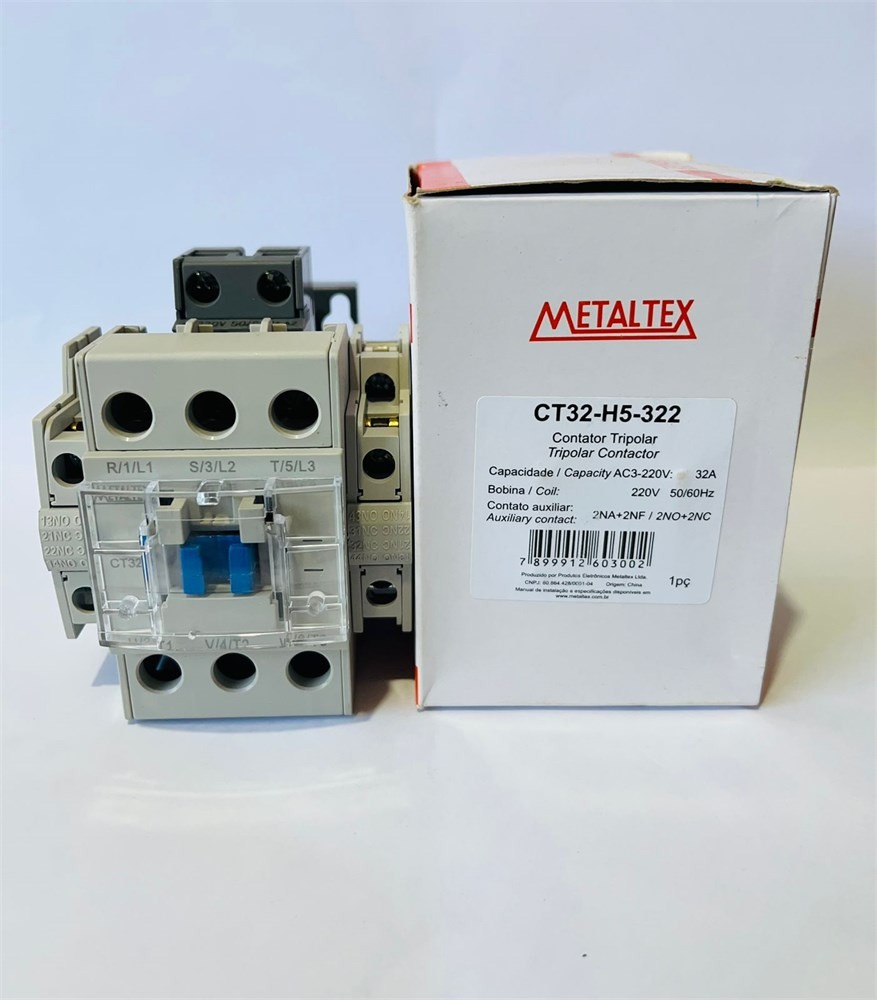

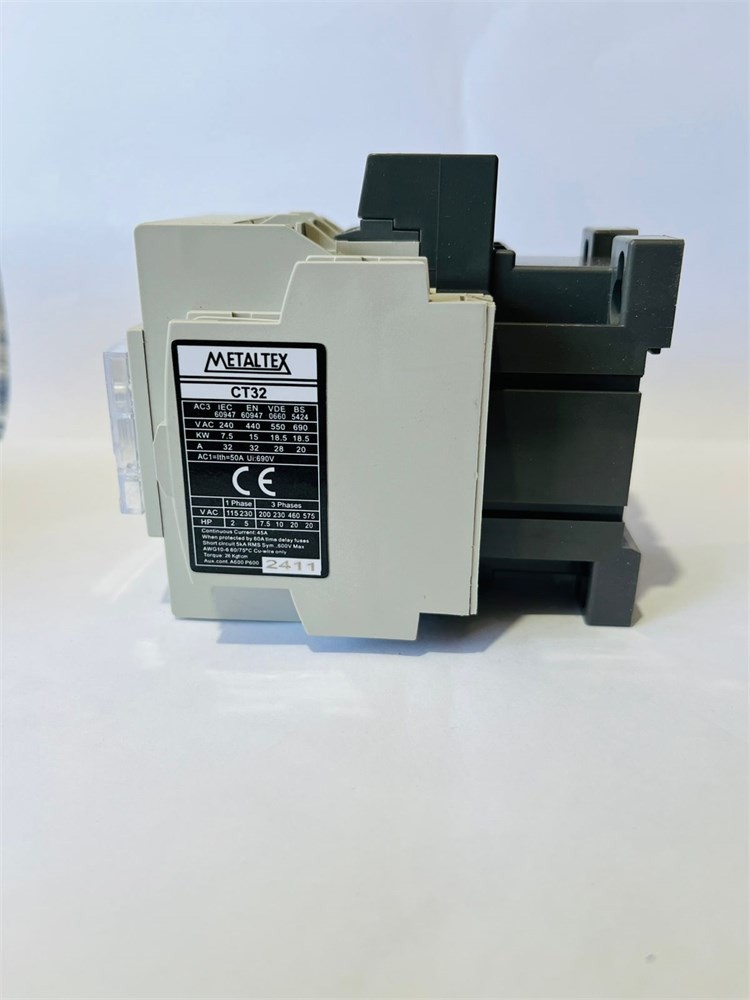

CT32-H5-322 CONTATOR TRIPOLAR 32A/AC3 BOB: 220VCA 2NA/2NF METALTEX

CONTATOR TRIPOLAR 32A/AC3 – BOB: 220VCA – AUX:2NA+2NF (METALTEX)

Código: CT32-H5-322

Marca: METALTEX

Especificações

– De acordo com as normas IEC 60947-4-1, IEC60947-5-1 e EN 60947-4-1
– Modelo: CT32

*** Características dos Contatos ***

Capacidade dos contatos de potência em Amperes
– Capacidade (AC3) de 200 a 240v: 32.a
– Capacidade (AC3) de 380 a 440v: 32.a
– Capacidade (AC3) de 500 a 550v: 28.a
– Capacidade (AC3) de 690: 20.a
– Capacidade AC1 (IEC) Ith (A): 50.a

Capacidade dos contatos de potência em (KW)

– Capacidade (AC3) de 200 a 240v: 7,5

– Capacidade (AC3) de 380 a 440v: 15

– Capacidade (AC3) de 500 a 550v: 18,5

– Capacidade (AC3) de 690: 18,5

Capacidade dos contatos de potência em (HP/CV)

– Capacidade (AC3) de 200 a 240v: 10

– Capacidade (AC3) de 380 a 440v: 20

– Capacidade (AC3) de 500 a 550v: 24,5

– Capacidade (AC3) de 690: 24,5

– Arranjo dos contatos Principal: 3NA

– Arranjo dos contatos Auxiliar: 2NA+2NF
– Vida elétrica (Oper.): 15 x 1000000

– Vida mecânica (Oper.): 2 X 1000000
– Ciclo de operações (AC3);(Oper./h): 1800
– Tensão de isolação dos contatos principais: 690V
– Tensão de operação nominal dos contatos principais: 1000V
– Grau de proteção: IP20
– Temperatura de armazenamento: -40 ~ 70ºC
– Temperatura de operação: -20 ~ 55ºC
– Umidade relativa: 45 ~ 85% (sem condensação)
– Posição de operação: ±30º

*** Características da Bobina ***

– Tensão de bobina: 220/240V
– Frequência da tensão: 50/60Hz
– Tensão de acionamento mínimo: 70% Vn
– Consumo Partida (VA): 95
– Acionada (VA): 9

– Tamanho(mm),(L x A x C): 68 x 82 x 94,5
